Описание

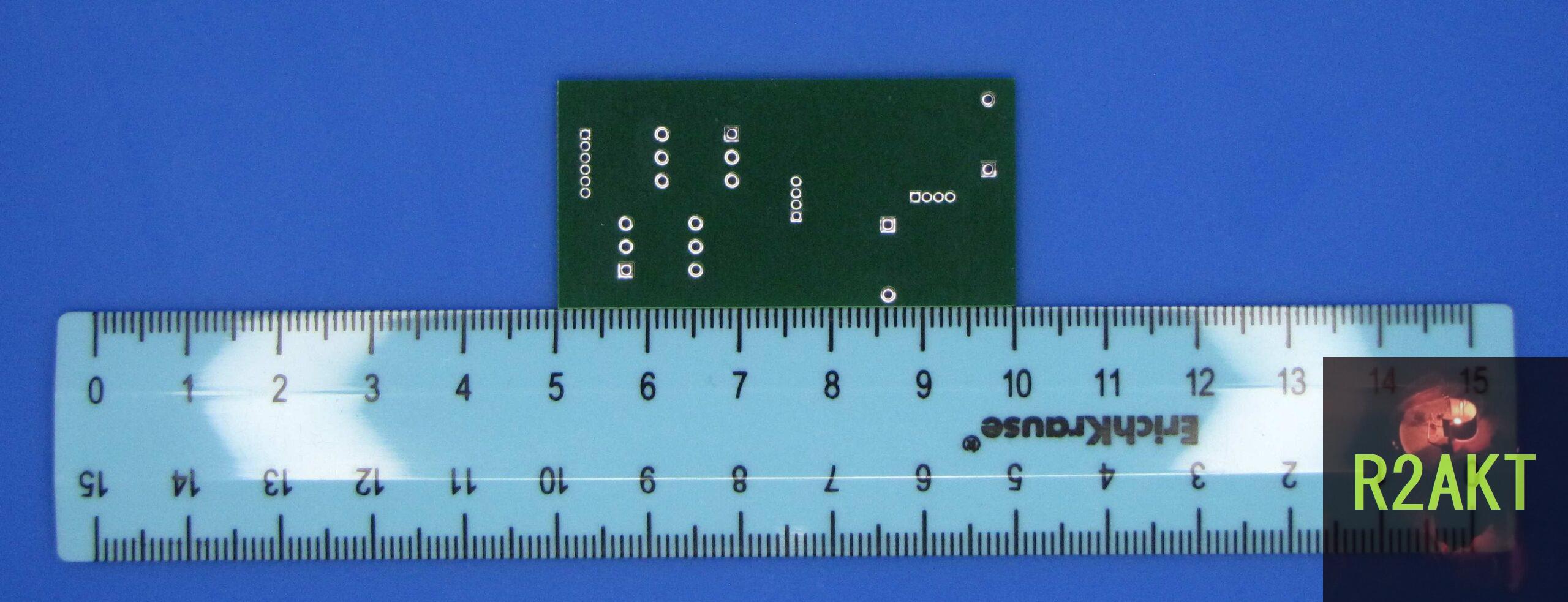

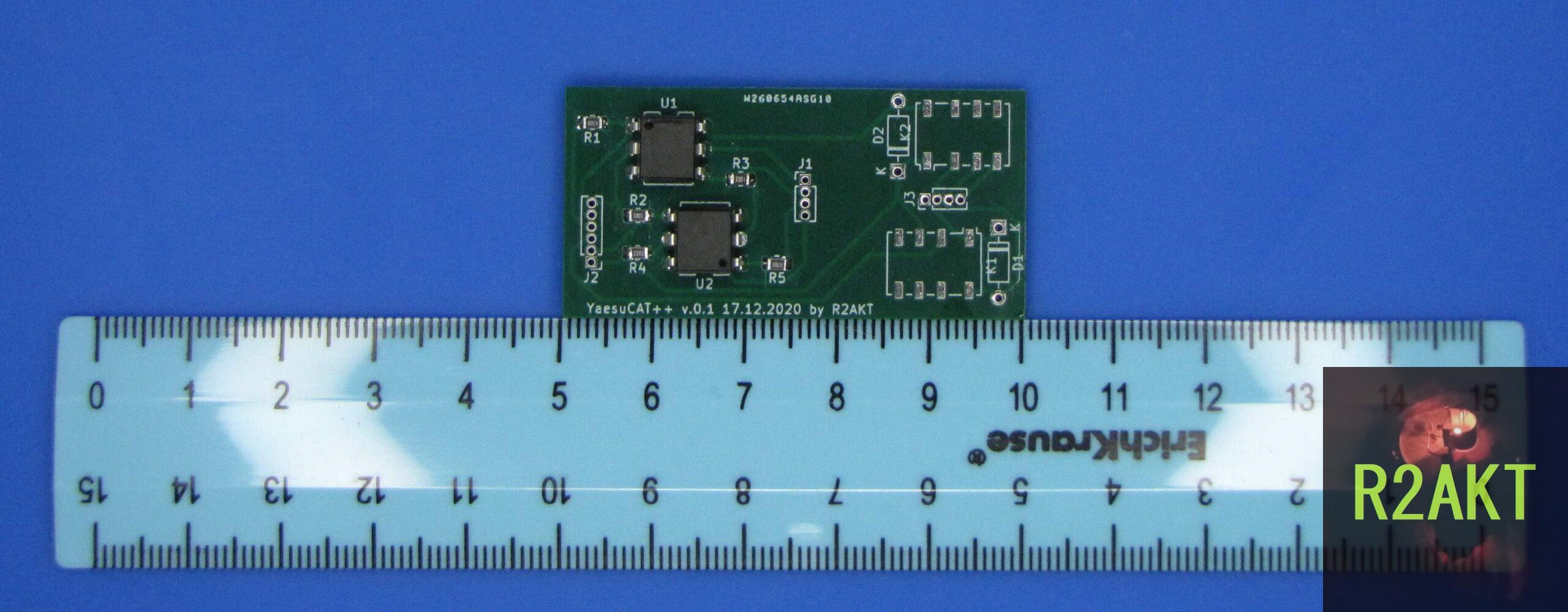

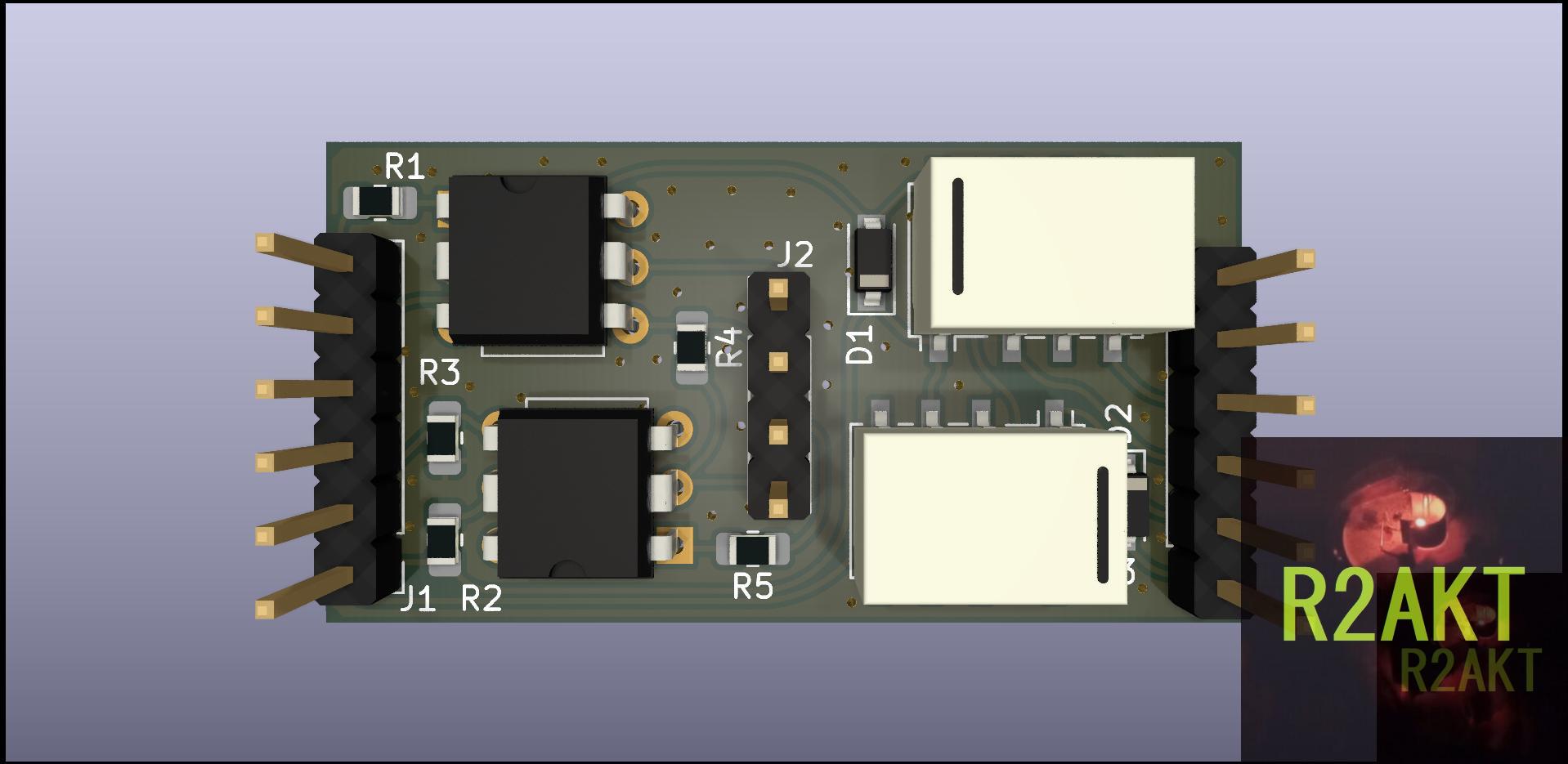

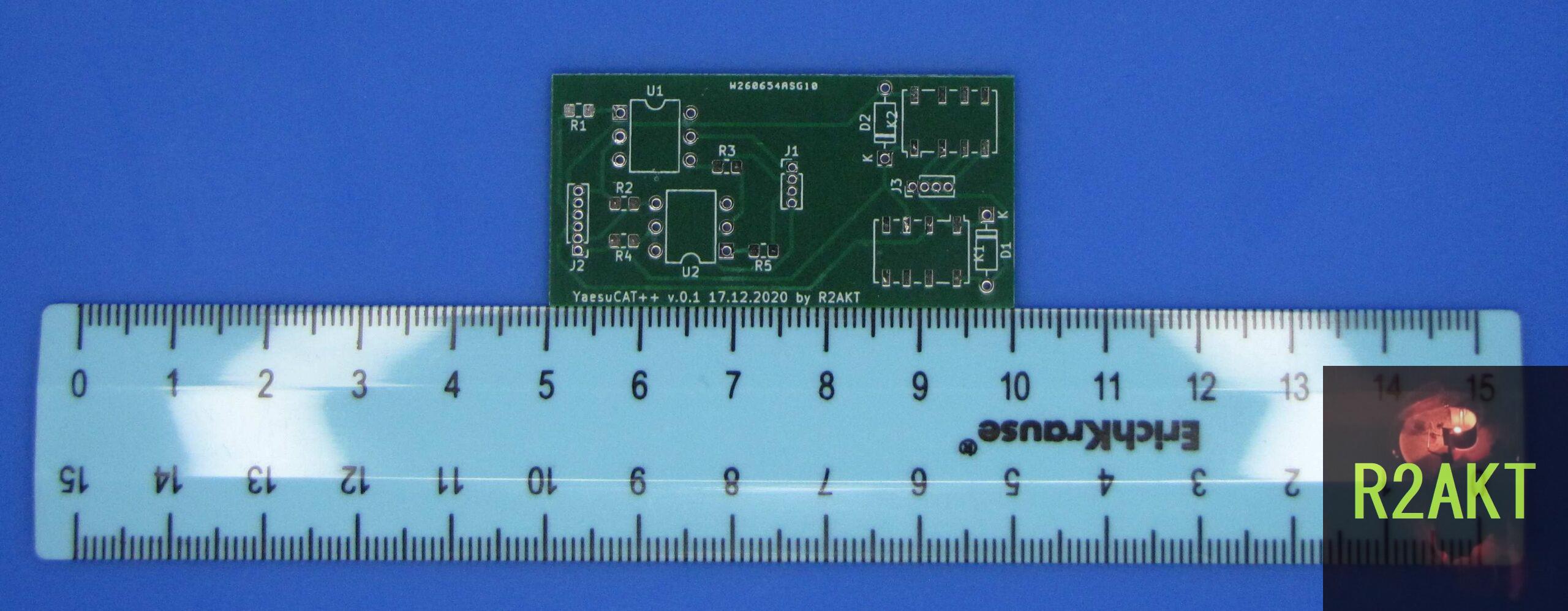

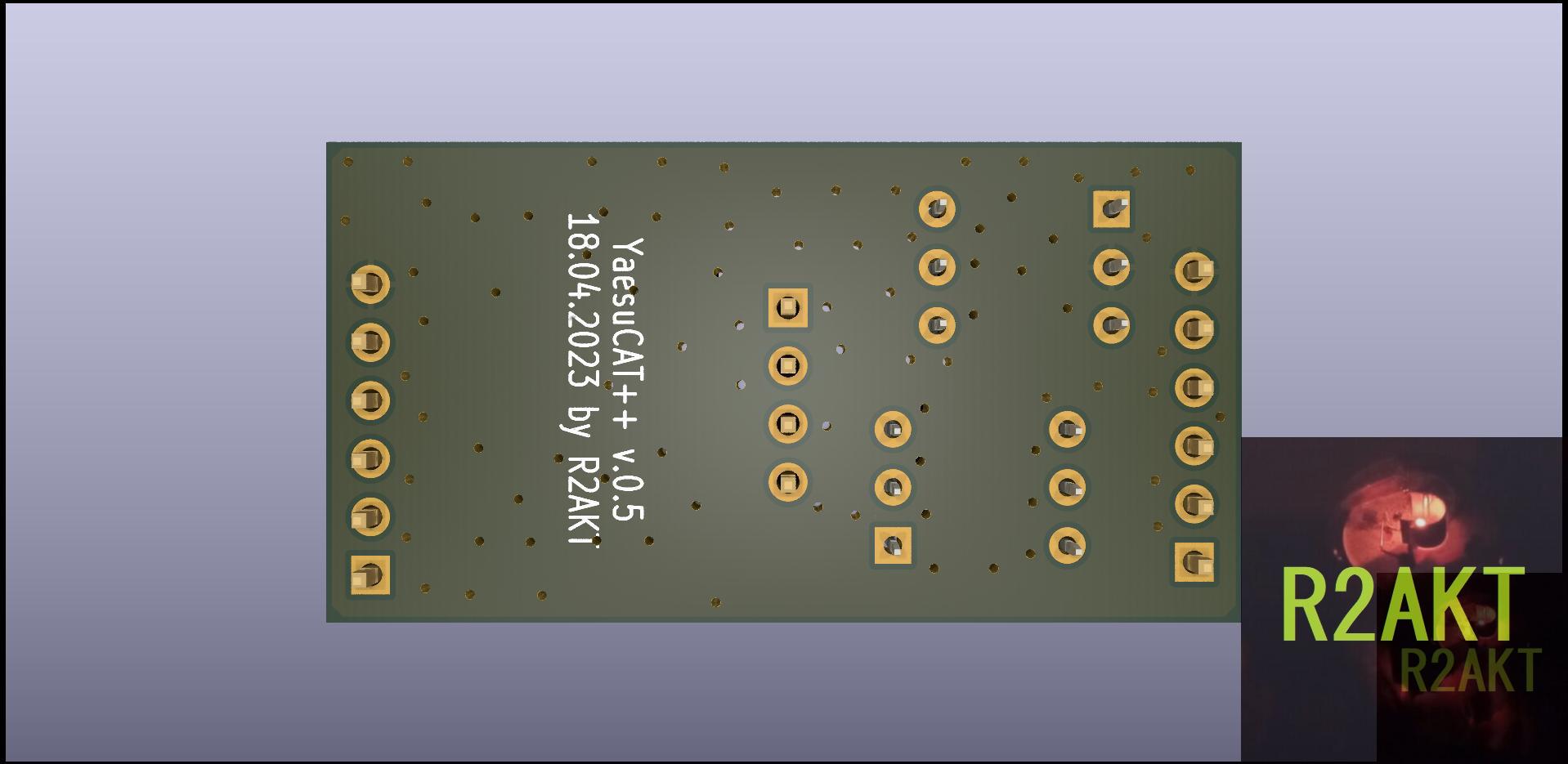

Плата гальванической развязки трансивера обеспечивает стабильность работы интерфейса управления трансивера с ПЭВМ.
Развязка обеспечивается применением оптронов, питание каждой части осуществляется от своего источника(от трансивера и от ПЭВМ).

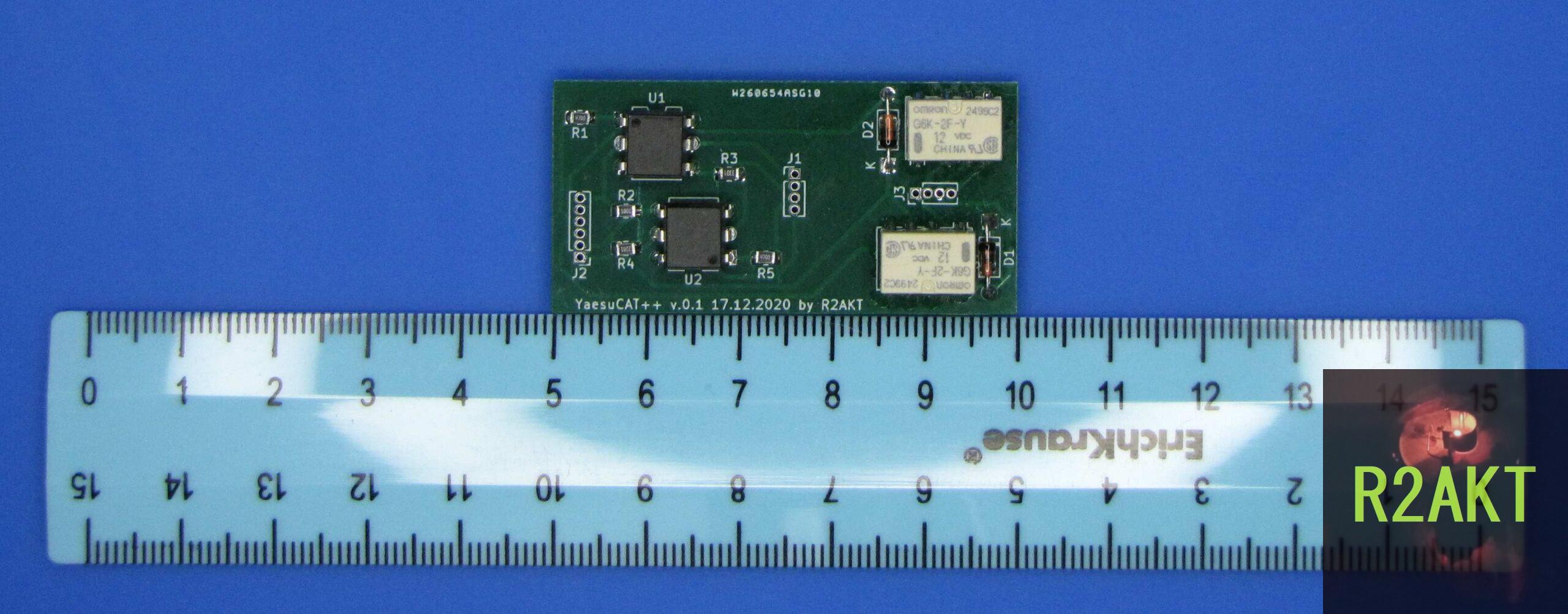

Опционально имеются цепи управления внешним усилителем мощности (требуются реле). Выход трансивера на передачу блокируется до момента пока внешний усилитель не подтвердит готовность. Цепи гальванически развязаны реле, питание каждой части осуществляется от своего источника(от трансивера и от усилителя мощности).
Подходит для:
— Yaesu FT-8×7 (FT-817/818, FT-857, FT-897) и аналогичным моделям;
— любых трансиверов с выходом UART с уровнями TTL.
Для сборки необходим переходник USB в UART с уровнями TTL.
