Описание

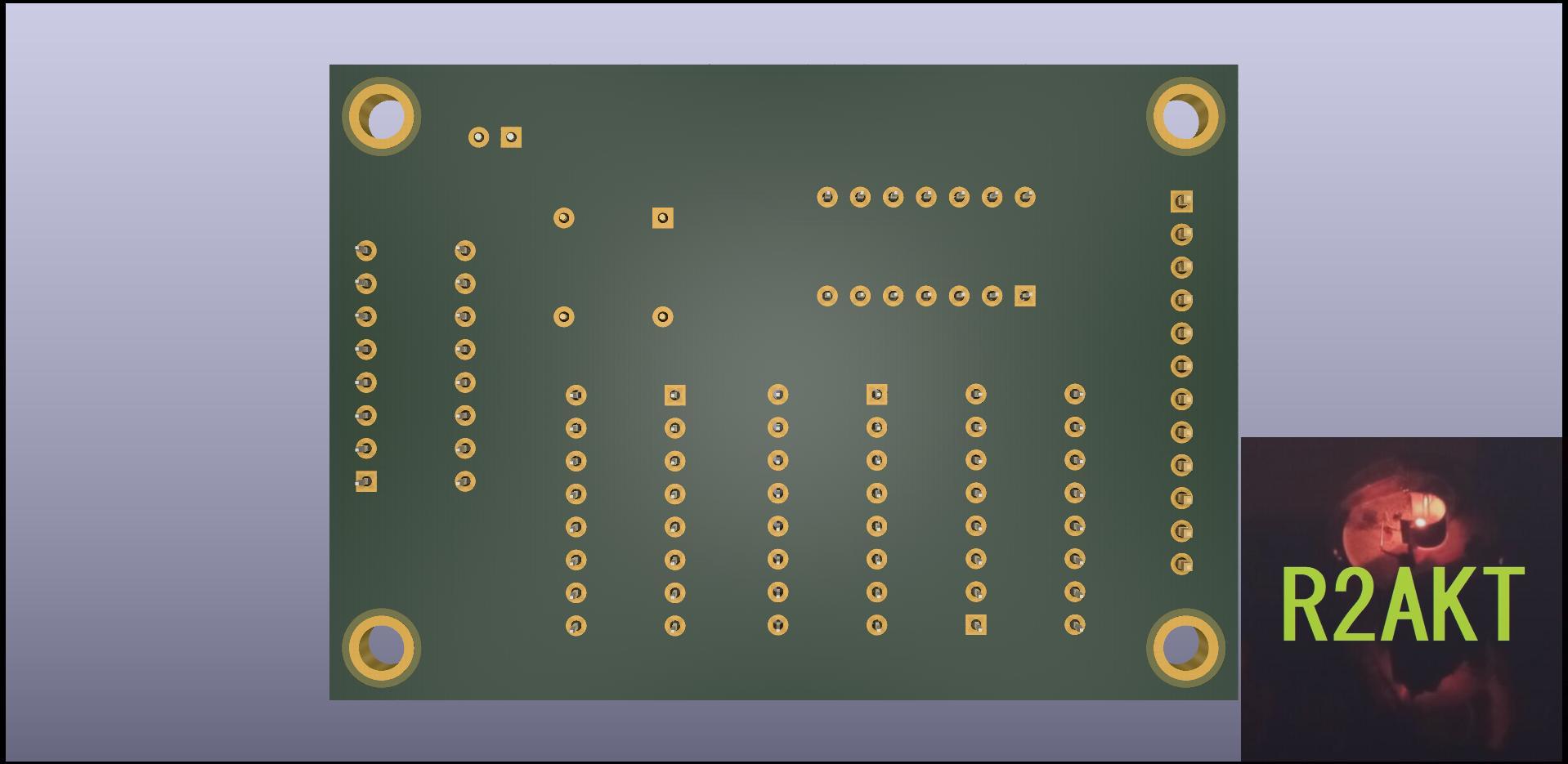

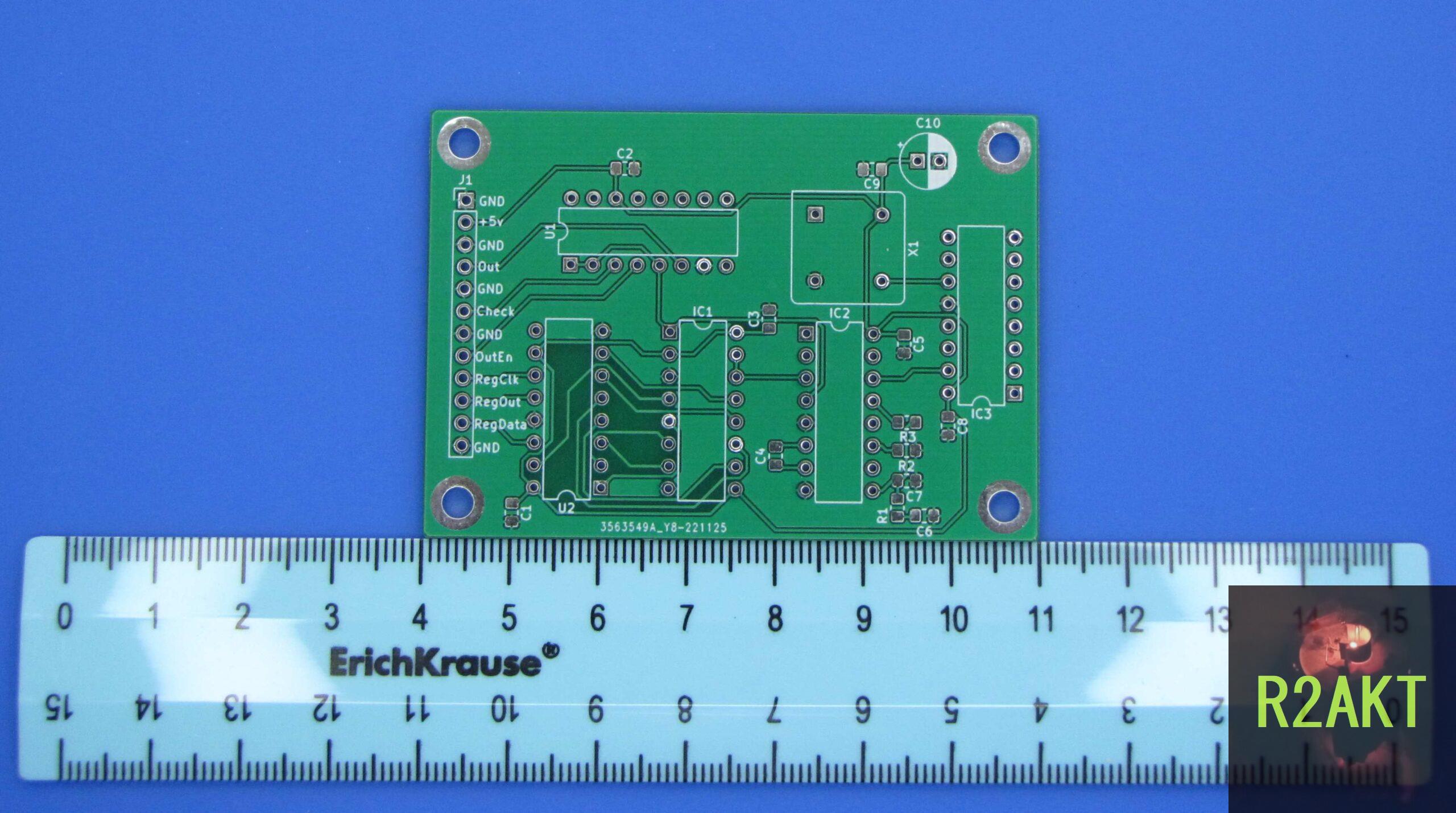

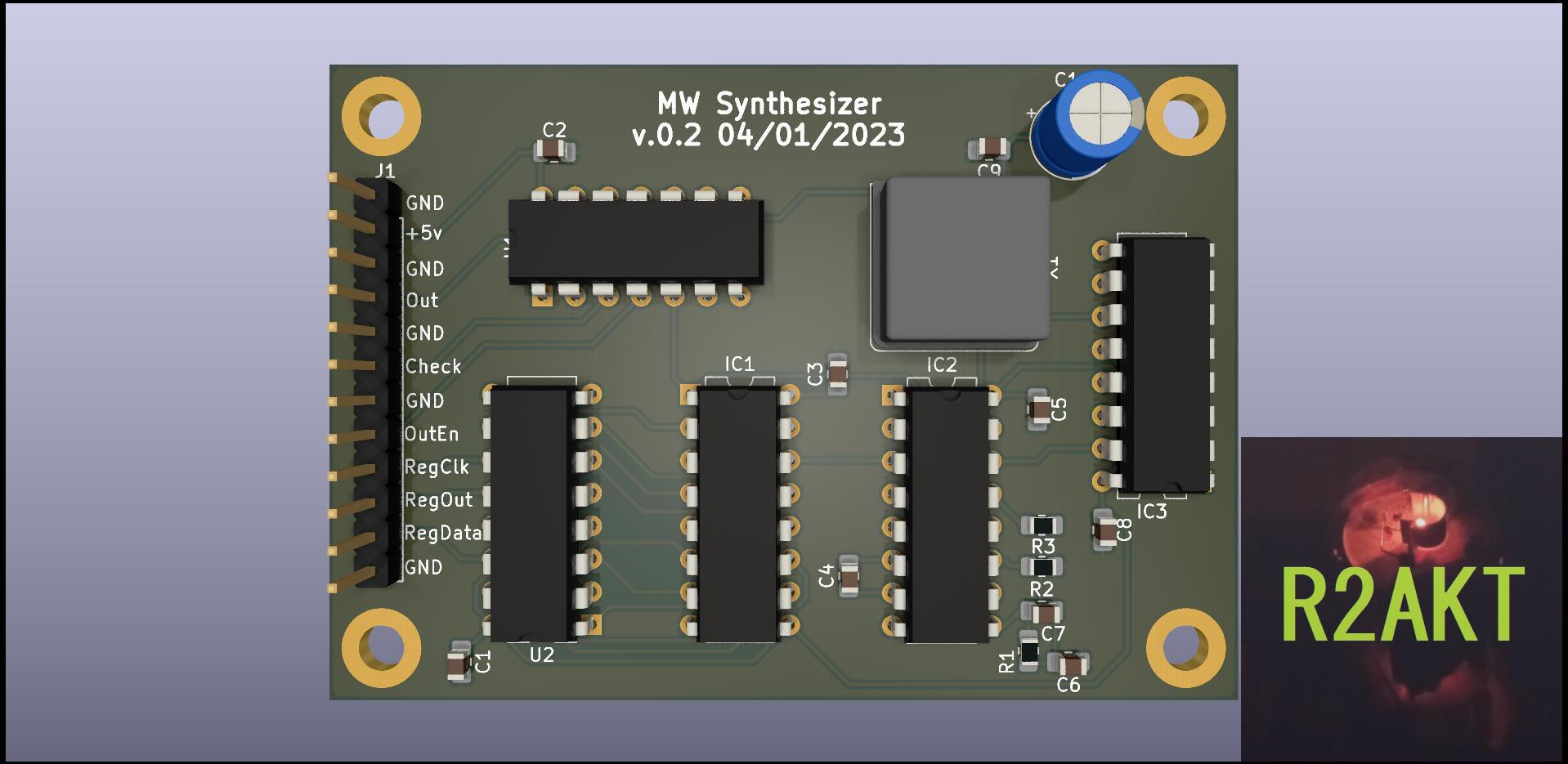

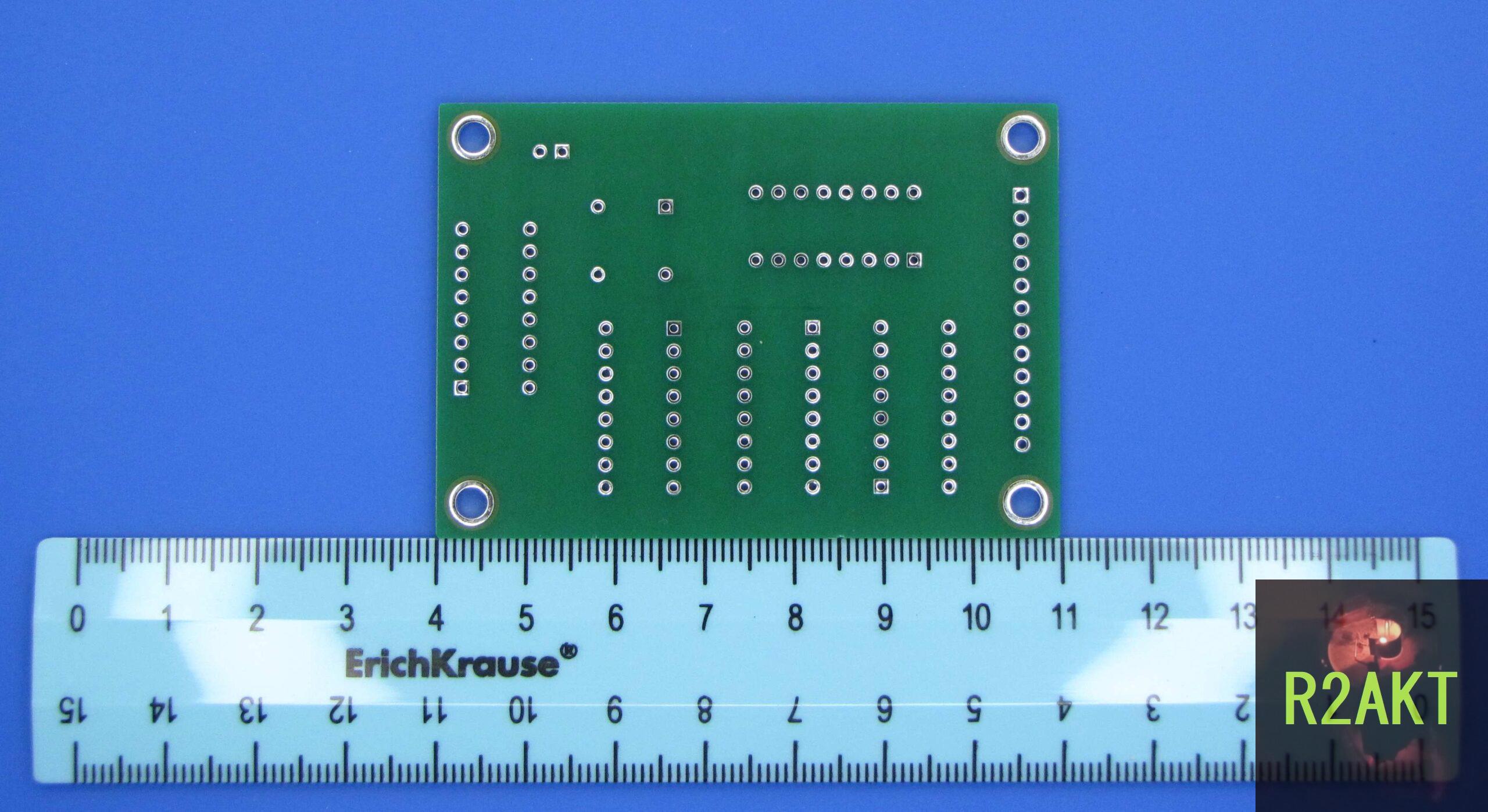

Плата цифрового синтезатора частот для ДВ(LW)/СВ(MW) диапазонов.
Задание частоты осуществляется через сдвиговый регистр 74HC595, что снижает количество используемых линий управления МК до 3-х против 8-ми.
Запись цифрового кода в диапазоне значений от 16 до 30 задаёт генерацию в диапазоне от 153 до 279 кГц (диапазон ДВ(LW)), а от 58 до 177 в диапазоне от 531 до 1602 кГц (диапазон СВ(MW)) соответственно.
Для контроля выходной частоты предусмотрен отдельный, некоммутируемый выход, измеряя частоту на котором МК может коммутировать управляемый выход синтезатора.
