APRS (ax.25) модем (версия 1)

100,00 500,00

Нижняя цена за месяц: 100,00

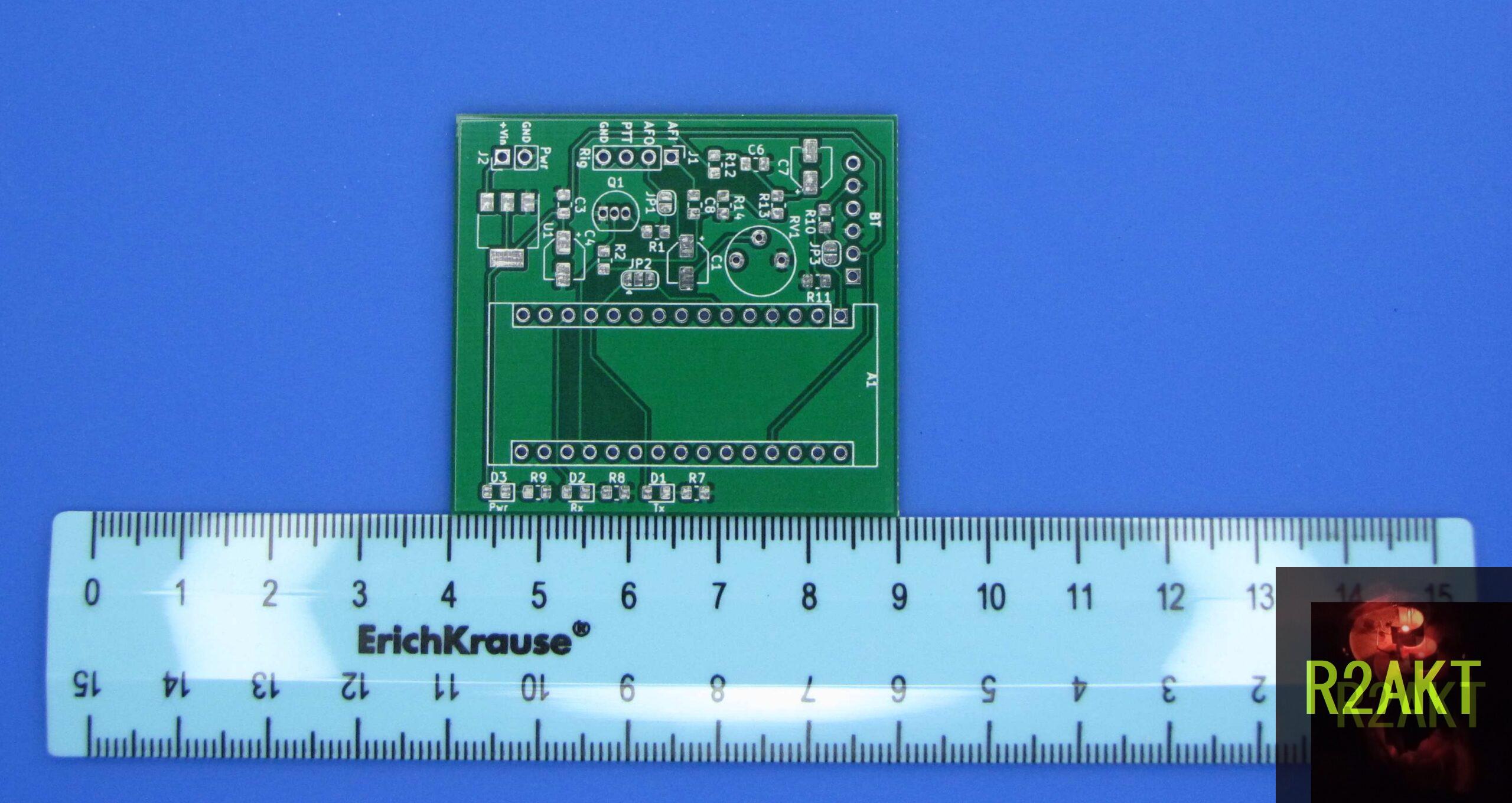

APRS (ax.25) модем на базе Arduino Nano

Этого товара нет в наличии, заказ недоступен.

Артикул: 467762.001 Категории: , Метки: , , ,

Описание

APRS (ax.25) модем на базе Arduino Nano позволит Вам работать в APRS- и/или пакетной сети УКВ.

Характеристики:

  • скорость радиоканала — 1200 бод (бит/с);
  • подключение к радиостанции — аналоговое;
  • режим работы с радиостанцией — с открытым шумоподавителем;
  • протокол обмена с внешним устройством — KISS;
  • поддержка FX.25 (коррекция ошибок с обратной совместимостью со старым форматом);
  • скорость обмена с внешним устройством — 9600 бод (бит/с);
  • интерфейс связи с внешним устройством — USB/Bluetooth/TTL (опционально).

Для подключения к радиостанции необходимо изготовить кабель подключения в соответствии с руководством Вашей радиостанции.

С дополнительным стабилизатором питания.

Модуль Arduino Nano поставляется (при соответствующем выборе) с необходимой прошивкой, для самостоятельного препрошивания — https://github.com/markqvist/MicroModemGP

Особенности версии:

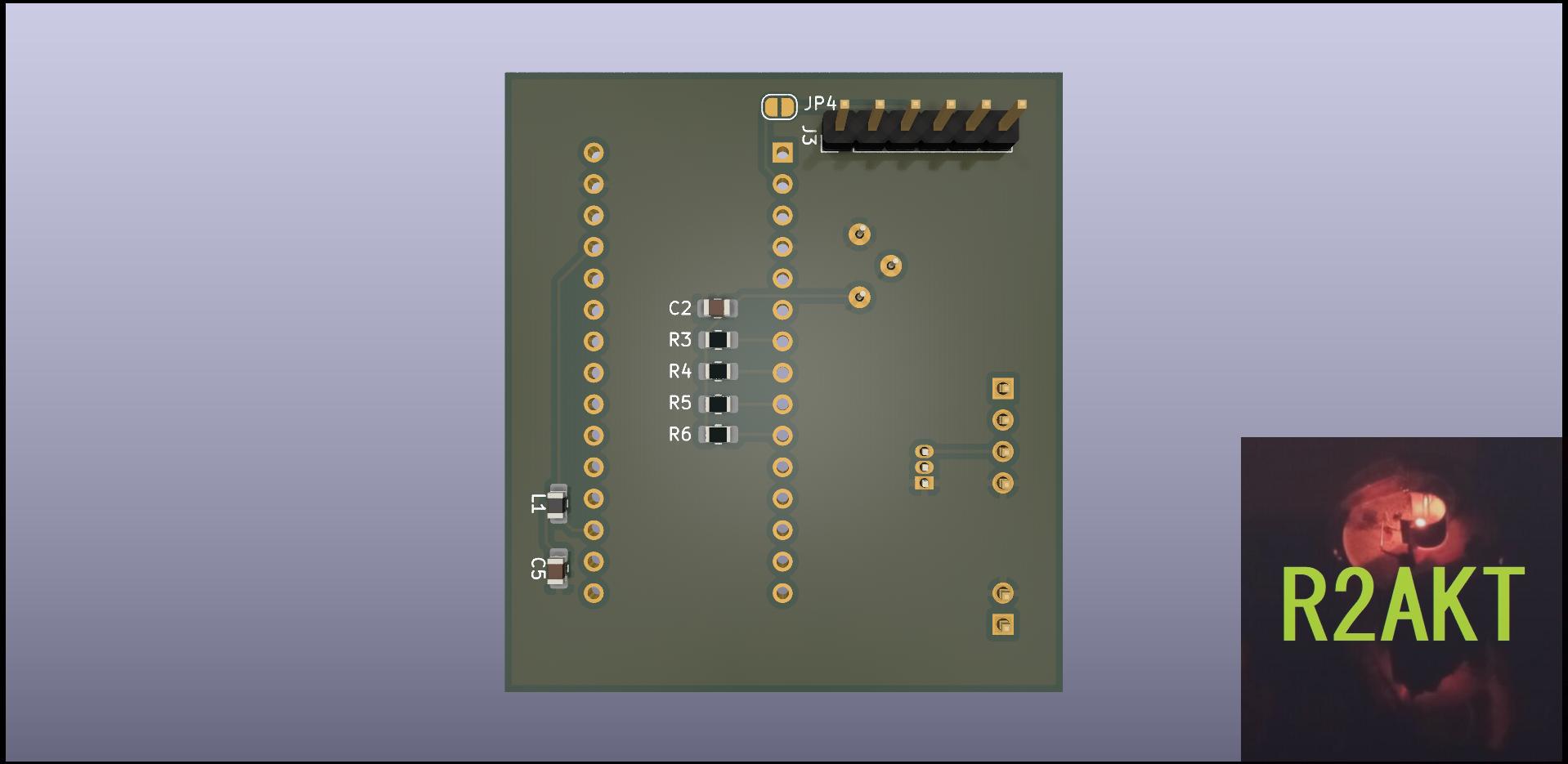

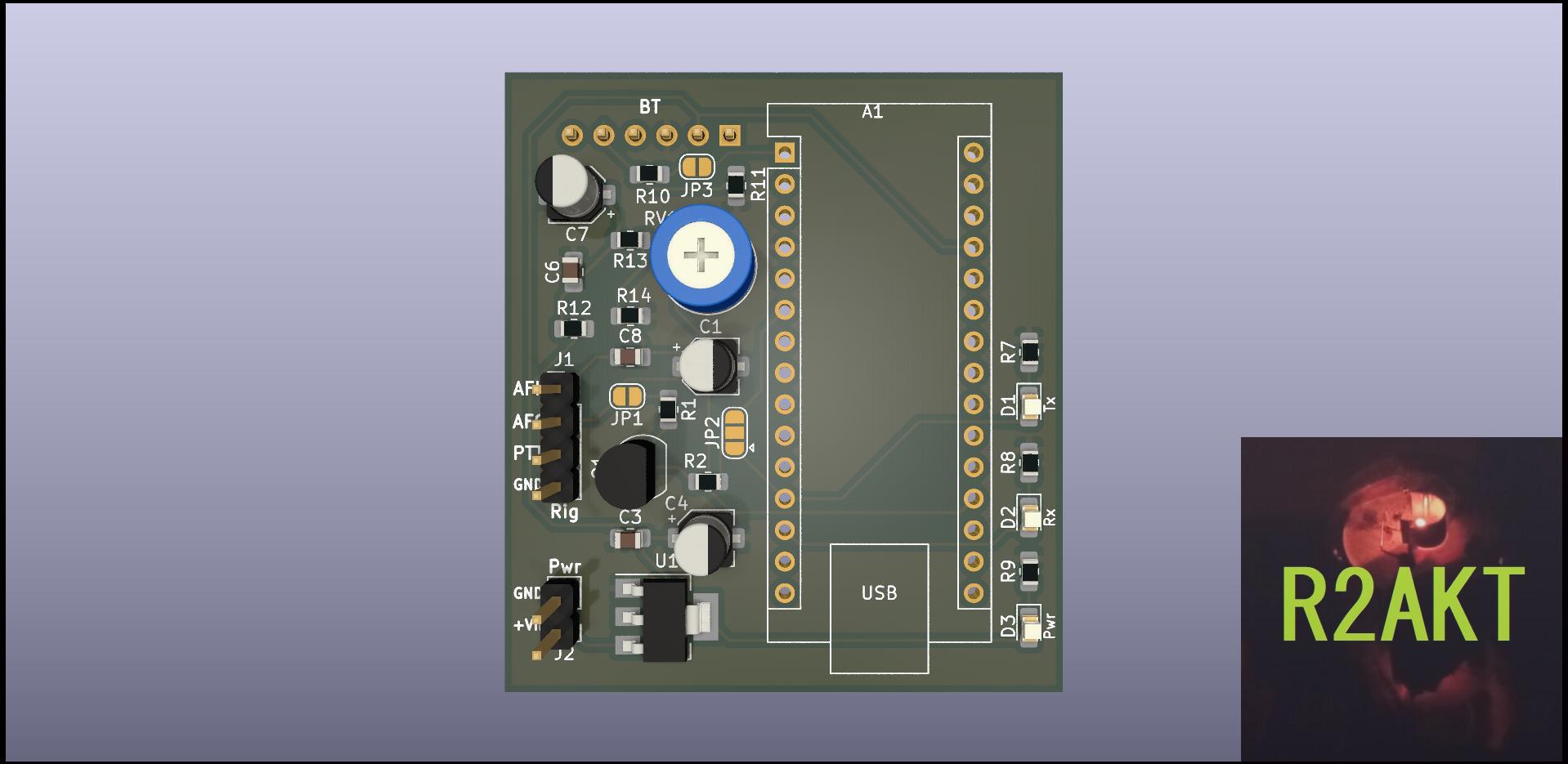

Имеется ошибка схемы в части опорного питания АЦП, устраняется разрезанием проводника от дросселя до делителя напряжения на резисторах, замены дросселя на конденсатор с запайкой последнего на землю. Без доработки плата работает, но может быть хуже приëм.

Зеркальная разводка разъëма модуля BT.

Детали

Вес Н/Д
Габариты Н/Д

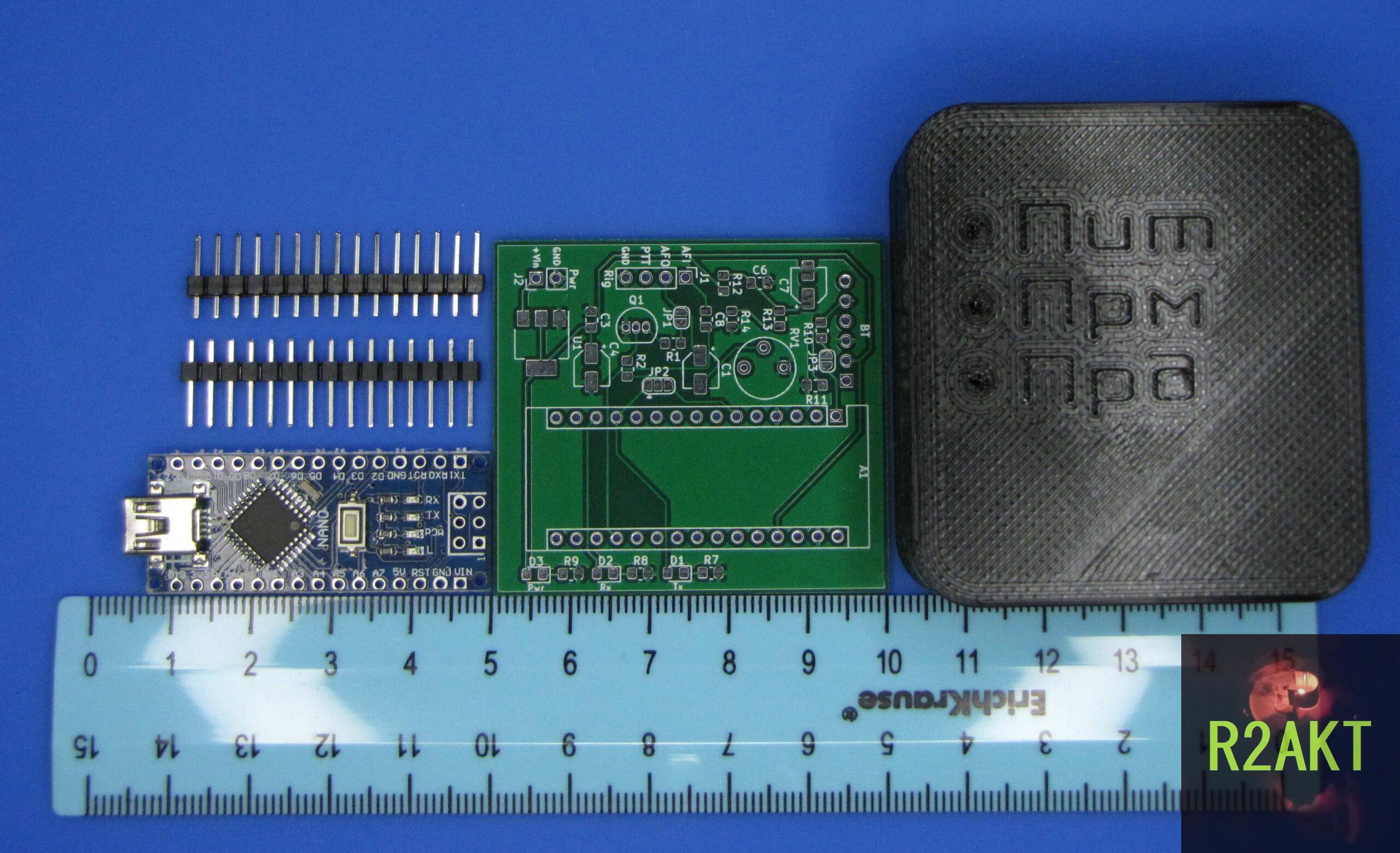

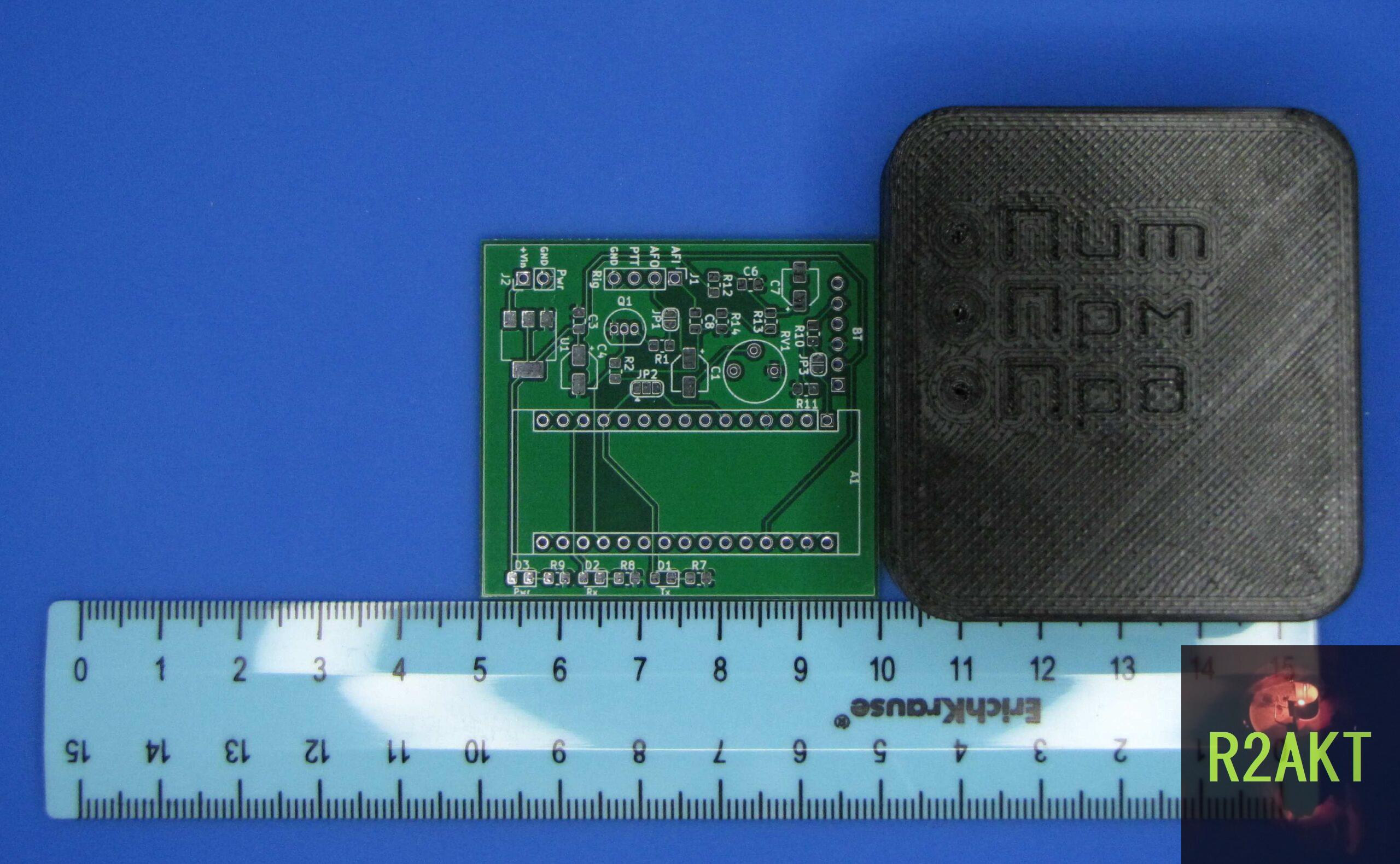

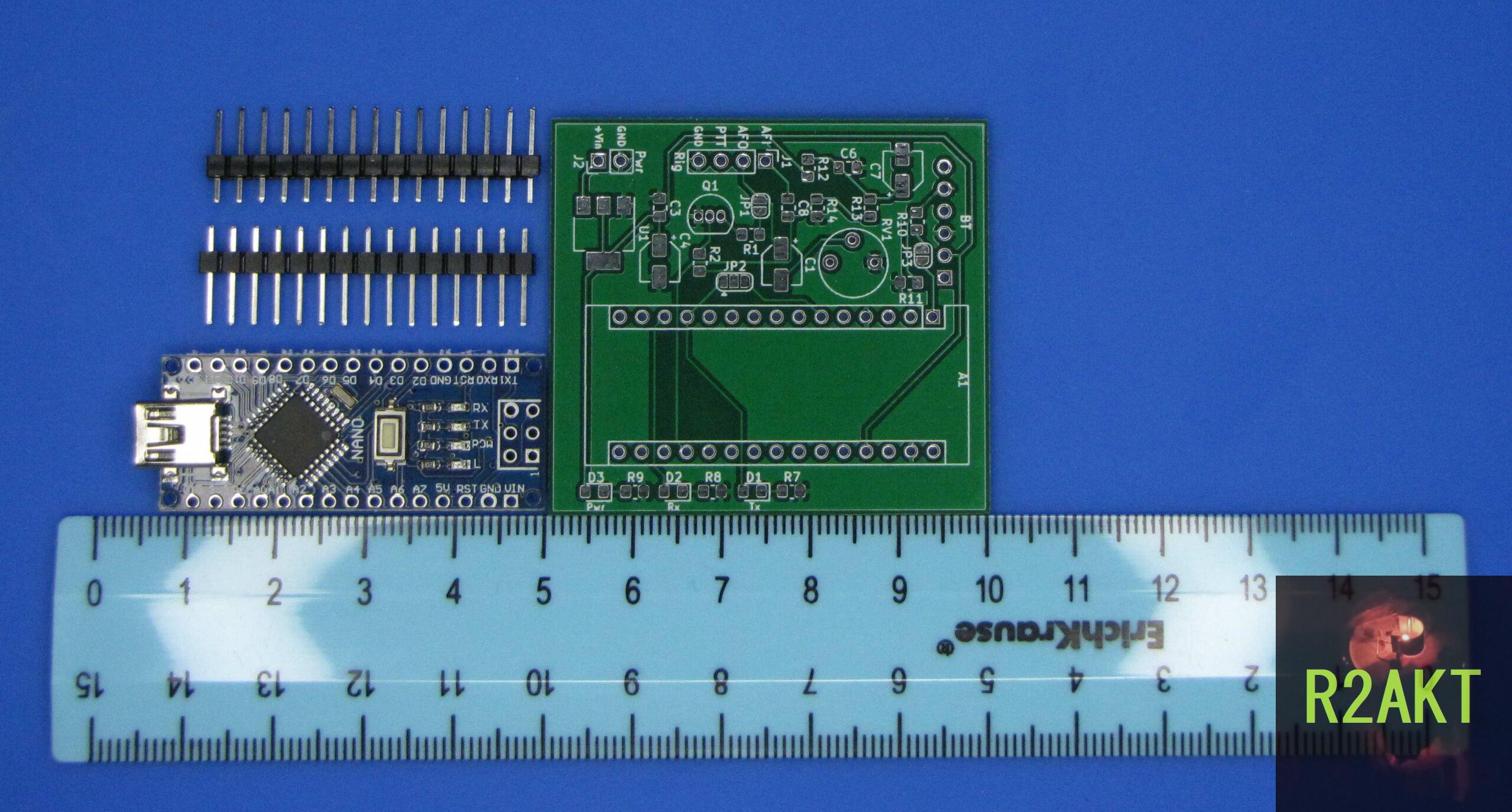

Комплектация

Печатная плата, Печатная плата+Arduino Nano, Печатная плата+Arduino Nano+модуль Bluetooth, Печатная плата+корпус (футляр), Печатная плата+Arduino Nano+корпус (футляр), Печатная плата+Arduino Nano+модуль Bluetooth+корпус (футляр)
